A Schott DURAN, SIMAX és Rasotherm üveg tulajdonságai

Kémiai tulajdonságok

A Schott DURAN, SIMAX és KIMBLE\Rasotherm boroszilikátüveg vegyi ellenálló képessége jóval nagyobb, mint más anyagoké, hosszú hatásidő mellett és 100 °C feletti hőmérsékleten is. Vízzel, savakkal, sóoldatokkal, szerves vegyületekkel és a halogénekkel szemben magas, lúgos oldatokkal szemben megfelelő az ellenállása. Ellenben a fluorsav, a fluoridos oldatok, hevített foszforsavak és erős lúgok megtámadják növekvő koncentráció és hőmérséklet mellett az üveg felületét. A boroszilikátüveg válogatott alapanyagokból, természetes anyagok felhasználásával (kvarchomok, só, szóda) készül. Ezért az üveg nem tartalmaz szennyeződéseket, nehézfémeket és olyan anyagokat, amelyek az emberre és a környezetre károsak lehetnek.

Kémiai összetétel: SiO₂ 81%, B₂O₃ 13%, Na₂O/K₂O 4%, Al₂O₃ 2%

A Schott DURAN, SIMAX és KIMBLE a következő osztályok feltételeinek tesz eleget:

1. hidrolitikus osztály, 1. savosztály és 2. lúgosztály

Vízállóság: ISO 719-HGB 1 (98 °C) ISO 720-HGA 1 (121 °C)	Savállóság: DIN 12112 szerinti 1. osztály DIN-ISO 1776	Lúgállóság: DIN 52322 szerinti A2 osztály (ISO 695-A2)

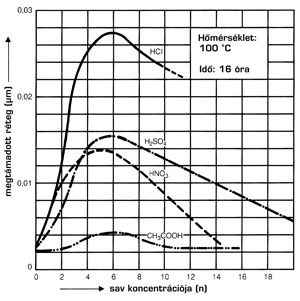

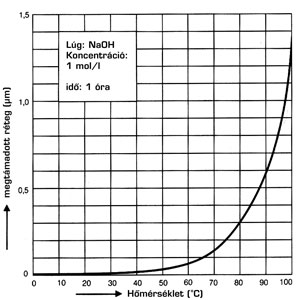

A leadott Na2O mennyiség mg-ban 1 g üvegdara esetén a idő függvényében.	A megtámadott réteg mélysége μm-ben a savtöménység (n) függvényében.	A megtámadott réteg mélysége μm-ben a hőmérséklet függvényében.

Hőtani tulajdonságok

A Schott DURAN, SIMAX és KIMBLE boroszilikátüveg igen kis hőtágulási együtthatóval és magas hőmérséklet-változással szembeni tűréssel rendelkezik.
Maximális megengedett, rövid idejű felhasználási hőmérséklete 500 °C, lineáris hőtágulási együtthatója (20/300 °C) 3,3*10-6/K.

Optikai tulajdonságok

A Schott DURAN, SIMAX és KIMBLE üveg világosnak és színtelennek tűnik, mert látható spektrumban nem mutat lényeges abszorpciót. Nagyobb rétegvastagságnál zöldes színűnek tûnik. Fényérzékeny anyagoknál történő munkánál az üveg felületét barnára lehet színezni. Ilyenkor erős abszorpció lép fel rövidhullámú tartományban (abszorpciós csúcs kb. 500 nm-nél). A 310–2200 nm-es tartományban a boroszilikátüveg abszorpciója elhanyagolható.
